Виды колебаний пьезоэлементов
- Описание
В пьезоэлементах могут быть возбуждены все основные виды колебаний:
- продольные по длине, ширине и толщине,
- колебания изгиба по ширине и толщине,
- радиальные колебания,
- колебания сдвига по толщине,
- механические гармоники (обертоны) основных видов колебаний.
В общем случае пьезоэлемент будет иметь множество резонансных частот. Но выбор геометрии пьезоэлемента и его электродов позволяет получить относительно чистый (моночастотный) спектр в заданном диапазоне частот.
| ВИД КОЛЕБАНИЙ | ХАРАКТЕР ДЕФОРМАЦИИ | ДИАПАЗОН ЧАСТОТ, кГц |

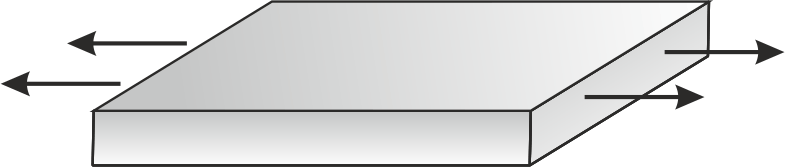

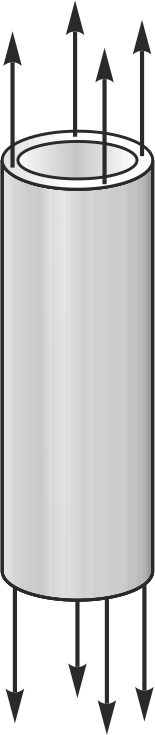

| Продольные по длине и ширине |
|
50 ÷ 150 |
| Изгиб по толщине |
|
1 ÷ 10 |
| Изгиб по ширине |
|
10 ÷ 60 |

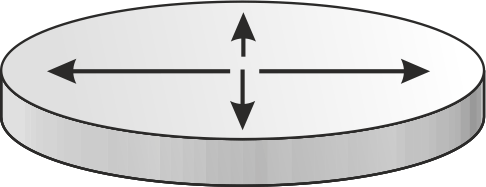

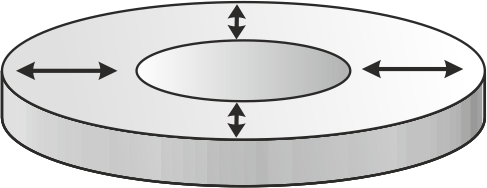

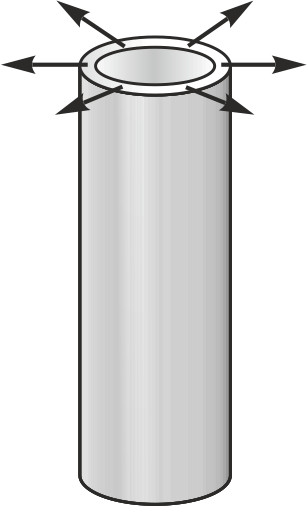

| Радиальные колебания |
|
150 ÷ 700 |
| 1-й обертон радиальных колебаний |
|
600 ÷ 1000 |
| Сдвиг по толщине |
|
800 ÷ 7000 |
|

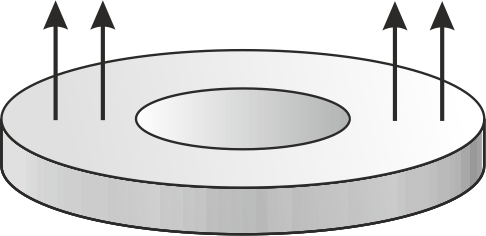

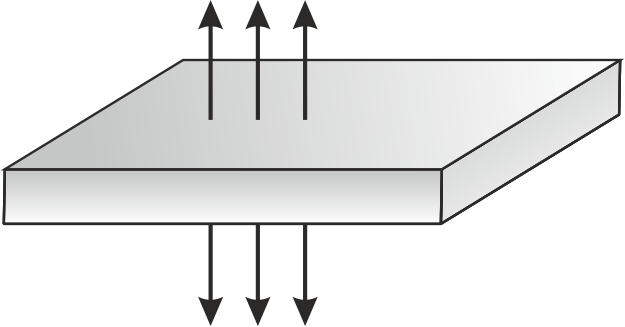

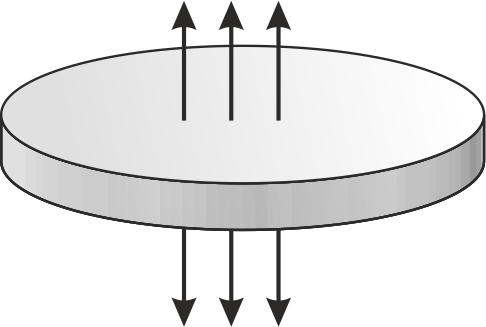

Продольные по толщине с захватом энергии |
|
3000 ÷ 30000 |
| 1-й обертон толщинных колебаний |
|
3000 ÷ 60000 |
Классификация, приведенная в таблице, не является строгой. Границы частотного диапазона для каждого вида колебаний могут быть сдвинуты в ту или другую сторону в зависимости от физических констант используемого пьезокерамического материала, а также от особенностей конструкции пьезоэлементов и технологических возможностей изготовления.
Диски
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
